5.1.1技術特性

XLT/A型旋風除塵器的結構特點是具有向下傾斜的螺旋切線型氣體進口，頂部為螺旋 形的導向板，導向板角度為15%另一個特點是筒體細長和錐體角較小，有利于提髙除塵 效率。

XLT/A塑旋風除塵器的處理氣量和壓力損失按下式計算：

Q^2E20nv}D2
(5-1)

C5-2)
式中Q—處理氣暈，mVh, ?——旋風圓筒個數；

v-進口氣速* m/sj

D—一旋風圓筒直徑，m；

AA^單個旋風除塵器的壓力損失，Pa;

朽——溫度為MX：)時含塵氣體的密度，kg/m3;

?~阻力系數，X型為5. 5，Y型為5, 0。

5.1.2規格系列

XLT/A型旋風除塵器主要由旋風筒體、灰斗和蝸殼（或集風帽）組成t按筒體直徑分 類有feOO?800nmi共11種規格。按筒體個數分類有單筒、雙筒、三筒' 四筒、六筒等5種 組合.每種組合有兩種排氣形式，水平排氣〈X型）和上部排氣（Y型h對于X型雙簡組 合，另有正中進排氣和旁側進排氣兩種組合形式；X型單筒和三筒只有旁側進排氣一種組合 形式；四筒和六簡組合只有正中進排氣形式。對于Y型各種組合，可采用X型中的任意一 種進氣位置。筒體和蝸殼有右旋轉和左旋轉兩種形式。

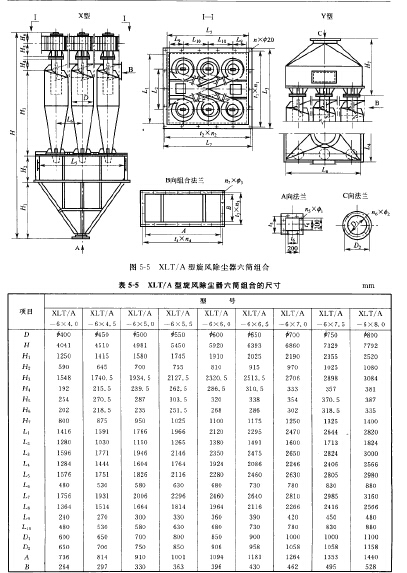

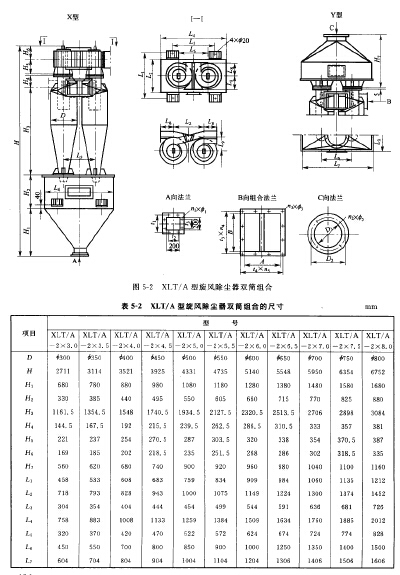

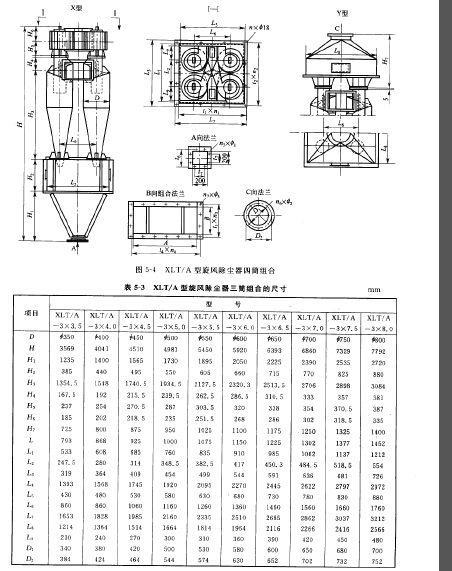

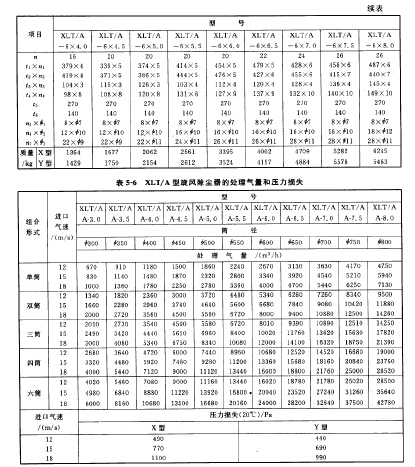

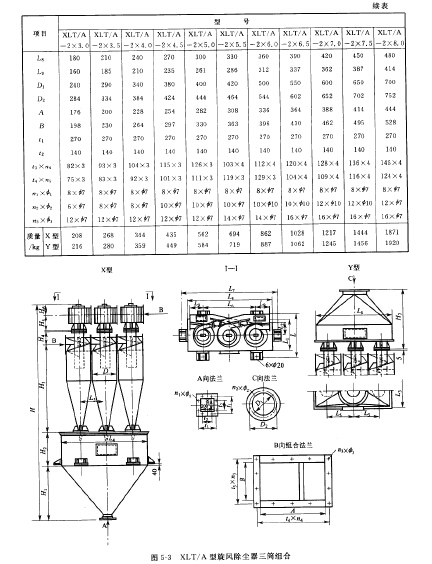

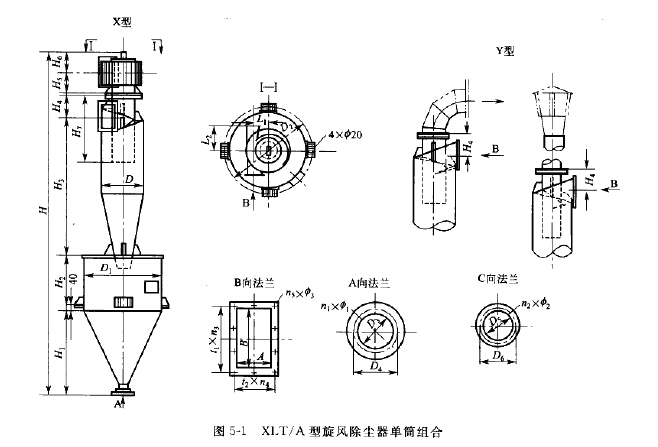

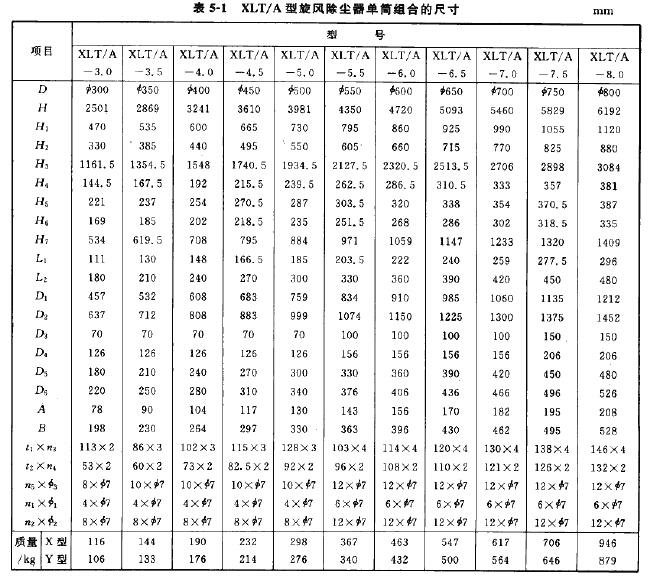

XLT/A型旋風除塵器的結構、組合尺寸、處理氣量和壓力損失分別見圖5-1?圖5-5和 表5-1?表
